资源介绍
视频数量：15个
总时长：43分
课程介绍：
从发电到用电：搞懂高压中压低压全电力网络
你有没有想过这样一个问题：插座里的电到底是从哪儿来的？它经历了怎样的旅程才到达墙壁开关和家电插座？很多人对这个问题只有一个模糊的印象，知道电从发电厂出来，经过变电站，最后进入家庭和工厂。但如果要真正理解一个完整的电力系统，从发电端的高压传输，一直到建筑里的低压配电柜和终端负载，你需要对每一个环节的设备、功能和连接关系有清晰的认知。
这门课程正好填补了这个空白。它不是只讲某一个设备的工作原理，也不是泛泛罗列概念，而是带你沿着电力流动的实际路径，把整个网络从头到尾梳理一遍。对于刚开始接触电气设计的初学者，或者在工程现场发现知识有断层的从业者，这门课都能帮你建立完整的系统认知框架。
一、电力系统的整体地图
课程一开始就把电力系统的全貌摆在你面前。它从电的产生讲起，告诉你为什么要升压传输、为什么又要降压分配、电力最终如何到达建筑物、工厂、路灯以及各种终端用电设备。同时帮你理清高压、中压、低压系统之间的关系，每个设备在网络中的位置、功能、使用场景以及它们之间的实际连接方式。
讲师把每一页内容归纳为四个核心问题：这个组件是干什么的？它的主要部件有哪些？它在网络中连接在哪里？设计和应用时要注意什么？这种结构化的讲解方式让你不只是记住知识点，而是真正理解每个设备存在的意义。过去很多人学过变压器的原理、开关柜的结构，但始终不知道这些设备是怎么串在一起的，学完这部分才算打通了任督二脉。
二、高压网络：发电、升压与传输
这一章从电力旅程的起点讲起。发电阶段是整个系统的源头，课程带你了解电厂发出的电是什么电压等级，为什么要在这个阶段就开始考虑后续的传输问题。
发出来的电不能直接远距离传输，升压变电站这时候就登场了。升压变压器把电压抬到很高的水平，因为电压越高，传输过程中的电流越小，线路损耗就越低。课程讲解升压变电站的结构和它在网络中的位置。
高压输电网络负责把电从发电厂送到远处的负荷中心。架空线路或地下电缆长距离搬运电能，你会理解高压等级的选择逻辑和输电线路的基本构成。

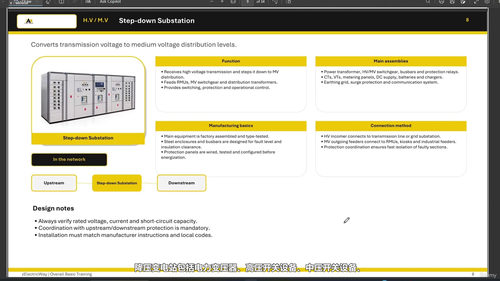

到达受端后，降压变电站把电压降到中压水平，为城市和工业配电做准备。课程讲清楚降压变电站的接线方式、主要设备配置，以及它在电力流通过程中的关键角色。
三、中压网络：配电与环网柜
中压是电力配送的最后一公里。这一章聚焦中压配电线路和中压开关设备。中压开关柜是中压网络里的核心枢纽，负责电能的分配、控制和保护。
环网柜是中压配电中非常常见的设备，很多人在图纸上看到它却不理解为什么叫环网。课程用通俗的方式解释它的原理：通过把多个开关柜组成环形接线，当某一段线路发生故障时，可以快速隔离故障段，保证其他用户不受影响。你会学到环网柜的主接线方案、操作机构特点，以及它在城市配电网络中的典型应用。
四、中压转低压：箱式变电站与配电变压器
电力从中压降到低压，中间需要关键的转换设备。箱式变电站也叫亭式变电站，是一种紧凑型的预装式变电站，把中压环网柜、变压器和低压配电部分集成在一个金属外壳里。它特别适合户外场所，比如综合住宅区、主要街道边、开放式商业项目等没有专门变压器室的地方。课程讲解箱式变电站的三个主要隔室结构，包括中压部分、变压器部分和低压部分，还有通风和防护要求，以及什么时候选择箱式变电站而不是建造完整的变压器室。
配电变压器是电压转换的核心设备，通常把11千伏或22千伏的中压降到400伏或230伏的低压。课程带你认识变压器的内部构造，包括铁芯、绕组、油箱、绝缘套管、分接开关、散热器等部件。你会了解到油浸式变压器和干式变压器的区别：油浸式变压器使用油进行绝缘和冷却，通常用于户外；干式变压器使用树脂绝缘，更常见于建筑物内部或防火要求高的场所。课程还讲解变压器的关键试验，比如变比试验、矢量组测试、绝缘电阻测试等，这些都是验收时必须关注的指标。
五、低压侧：备用电源与配电系统
经过变压器后，电力进入低压配电阶段。备用柴油发电机是很多重要设施的标配，当市电中断时自动启动，保障关键负载持续运行。课程讲解发电机的选型、容量计算和系统接入方式。

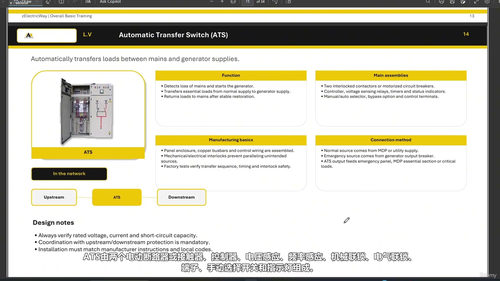

自动转换开关是连接市电和发电机的桥梁设备，能在市电断电时自动切换到发电机，市电恢复时再自动切回去。课程讲清楚它的工作逻辑和双电源切换的可靠性设计。

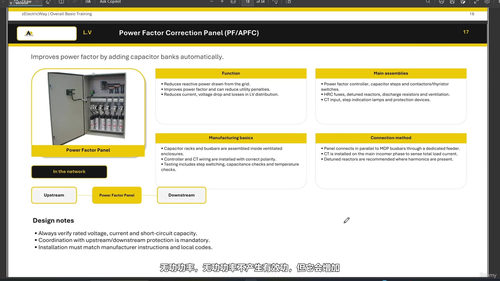

课程最后带你认识低压配电系统的核心设备：主配电板、马达控制中心、功率因数校正装置、次级配电板和配电板。主配电板是低压系统的总入口，电从这里分配到各个回路；马达控制中心负责马达类负载的控制和保护；功率因数校正装置改善功率因数，降低损耗；次级配电板和配电板把电送到具体区域或插座。
六、适合谁学
这门课面向零基础到有一定经验的电气相关从业者。刚进入电气设计领域的工程师能快速建立完整的系统认知框架；在工程现场的施工或调试人员，理解网络逻辑后能看清很多现场问题的根源；非电气背景但需要跟电气团队协作的建筑设计师、项目经理、机电顾问，也能从中学到足够清晰的系统全貌。
七、学完后的收获
学完这门课，面对一张电气单线图，你能够清楚识别每个设备的名称、功能和位置。面对一个项目，你能理解为什么这里选用了箱式变电站而不是室内变压器室，为什么那里配置了环网柜而不是简单的负荷开关。更重要的是，你会建立起一种系统思维——电气设计从来不是孤立看待一个设备，而是要考虑整个网络的协调。这种全局视角对于任何想要在电气领域深入发展的人来说，都是最基础的、也是最核心的一项能力。

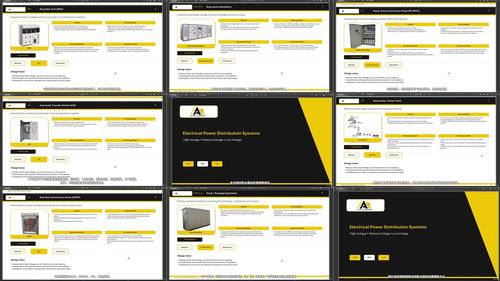

整个课程时长约43分钟，分为15个视频，每个视频聚焦一个具体的设备或环节。虽然时间不长，但内容密度很高，讲师把每一个核心概念都用通俗的语言讲清楚，配合实际的工程场景和典型应用方案，让你在短时间内对电力系统的整体结构有一个清晰而完整的认识。
