资源介绍
视频数量：5个
总时长：3小时12分
课程介绍：
通用电气航改型燃气轮机伍德沃德燃料阀门与驱动器解析
一台LM6000燃气轮机正在满负荷运转，燃油在数十兆瓦的燃烧室里翻滚，控制系统发出的每一个电信号，最终都要落到一个具体的物理动作上：阀门开大一点，阀门关小一点，或者在毫秒内完全切断燃料通路。这个从电信号到机械动作的最后一环，就是伍德沃德燃料阀门与驱动器承担的工作。如果你曾在GE航改型燃机机舱里蹲过，面对过控制柜里那一排排带有旋转变压器反馈的阀门总成，你就会知道这套系统远比表面看上去复杂。这门课程，就是要把这套系统从头到尾拆给你看。

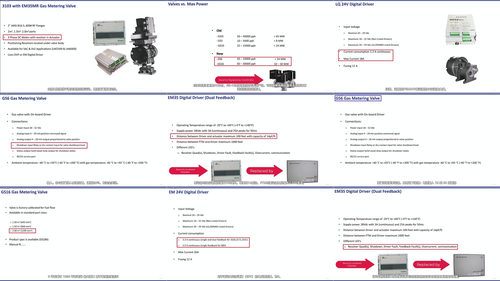

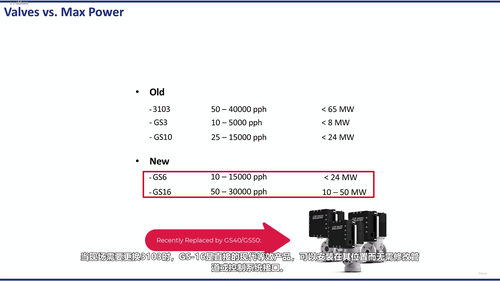

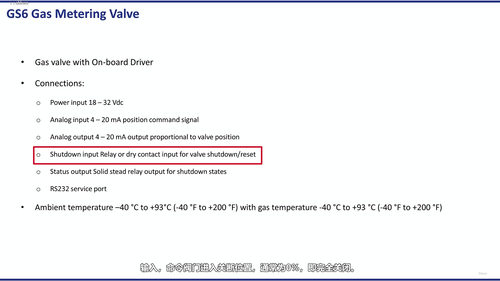

课程的第一个专题，也是技术含量最高的环节，集中讲伍德沃德阀门与驱动器产品线。讲师会从最古老的机械执行器一路讲到最新一代的数字阀门定位器，覆盖气体燃料阀、液体燃料阀、注水阀和关断阀四大类，逐一拆解每种阀门背后的执行器技术原理和位置反馈机制。主线参考机型是GE LM2500和LM6000这两款全球部署最广泛的航改型燃机。LM2500源自CF-6航空发动机，输出功率约25到35兆瓦；LM6000源自CF6-80C2高涵道比涡扇发动机，是目前效率最高的单循环燃机之一，输出功率约40到50兆瓦级别。理解了这两种平台的阀门配置思路，再看其他航改型机型就不会觉得陌生。
第二个专题是阀门与驱动器类型的第一部分，重点放在伺服阀的工作原理上。伺服阀是整个燃料计量回路的核心部件，它接收控制系统的电流指令，把电信号转化为精确的液压位移，再驱动主阀芯到指定开度。这一段会详细讲伺服阀的力矩马达、先导级、功率级是如何协同工作的，以及为什么伺服阀对油污和污染如此敏感。搞清楚这部分内容，你才真正理解了航改型燃机燃料控制为什么对油液清洁度有近乎苛刻的要求。
第三个专题是阀门与驱动器类型的第二部分，主角是DVP，也就是伍德沃德数字阀门定位器。DVP是伍德沃德电动阀门驱动技术的第三代产品，也是当前现场的标准配置。它的核心优势在于通用性：同一台DVP硬件，不需要为不同阀门类型维护单独的驱动器型号，所有配置通过软件完成。一个DVP型号可以替代多种传统驱动器型号，这极大简化了备件管理。课程还会讲到ID模块这项实现即插即用的关键技术。ID模块是安装在阀体上的小型电子元件，存储了该阀门总成的完整校准数据，包括旋转变压器校准常数、流量特性数据、机械限位位置以及阀门序列号。当DVP连接到配备ID模块的阀门时，DVP会自动读取所有信息并按出厂规格自行配置，现场更换阀门后无需手动输入校准值，连接即刻就能投入使用。目前ID模块已配备在GS16DR、LESV、EGMV、ELMV、EWMV、ELBV、LQ50以及特定LQ25版本上。DVP还支持双冗余CANopen网络，当主CAN总线故障时备用通信路径自动接管，环境工作温度范围覆盖零下40到零上55摄氏度。
第四个专题是阀门与驱动器类型的第三部分，继续深入具体型号的技术细节，包括环境与型式试验规格、各种阀门系列在LM2500和LM6000平台上的应用差异，以及现场维护中常见的问题点。
第五个专题是阀门与驱动器类型的第四部分，也是DVP专题的延续，专门讲DVP服务工具以及如何更换伍德沃德燃气阀门。DVP服务工具不仅仅是一个软件，它同时也是一个硬件设备，是位于燃机控制系统与燃料计量阀之间的智能电动执行器驱动器。通过DVP服务工具，阀门类型、旋转变压器设置、位置控制参数以及通信设置全部可以配置。DVP会为它所安装的特定阀门存储偏移值和位置校准数据，正是这些存储的校准数据使DVP能够在整个行程中精确定位阀门。这一段内容，对于要在LM2500、LM6000或类似航改型装置上做现场维修的技术人员来说，是必须掌握的操作流程。
最后是结业考试，用来检验你对整套阀门与驱动器体系的理解程度。
这门课适合三类人：第一是在GE航改型燃机电厂或调峰电站从事运维工作的工程师和技术员，面对实物需要知道每根线、每个接头对应什么；第二是做航改型燃机控制系统集成或调试的工程师，需要从硬件层面理解控制信号的最终落点；第三是伍德沃德渠道服务商或备件供应商的技术支持人员，需要对产品线有系统性的认知。课程对学员的基础要求是熟悉燃机基本原理，最好有现场接触过伍德沃德控制系统的经历，这样学起来会更顺。
