资源介绍
视频数量：6个
总时长：1小时56分
课程介绍：
电力变压器冲击试验与介质试验标准精讲
想象这样一个场景：一台运行多年的电力变压器突然发生绝缘击穿，整个变电站跳闸，周边区域大面积停电。抢修这台变压器需要数周时间，若要更换新设备更是花费巨大。但如果当初在出厂前做了规范的冲击试验和介质试验，这起事故完全可以避免。
这就是IEC 60076-3和IEC 60076-4这两项国际标准存在的意义。它们规定了电力变压器应该承受什么样的电气应力、用什么方法去验证这种承受能力，以及当试验波形出现异常时该如何判断到底是变压器本身的问题还是测试电路的问题。
这门课围绕这两个标准展开，主讲人用将近两小时的时间，把标准中最核心、最实用的部分抽取出来，配合大量的实际示波记录和故障案例分析，帮助学员建立从理论到实践的完整认知体系。
一、绝缘水平与介质试验的基本理念
课程开篇会带你理解电力变压器在运行中究竟承受着哪些电气应力。除了正常的工频电压，还有操作过电压、雷电过电压这些瞬态冲击。变压器的绝缘必须有能力扛住这些应力而不发生击穿。
你会学到绝缘水平的定义、额定耐受电压的选取原则，以及为什么不同电压等级的变压器需要做不同类型的试验。这些内容是理解后续所有试验的基础，也是设计工程师和试验工程师日常工作中打交道最多的概念。讲师会从电力系统过电压的来源讲起，逐步引出标准中规定的绝缘配合思路，让你明白每一个试验要求背后的工程逻辑。
二、IEC 60076-3规定的各类介质试验
接下来课程逐一讲解IEC 60076-3中规定的几种主要介质试验，包括外施电压试验、感应电压试验、雷电冲击试验和操作冲击试验。每种试验的适用场景、试验电压的确定方法、合格判据是什么，讲师都会讲清楚。
比如外施电压试验主要检验变压器主绝缘的强度，感应电压试验则侧重于纵绝缘和匝间绝缘的考核。雷电冲击试验模拟的是雷击过电压，操作冲击试验则模拟开关操作时产生的过电压。这些试验各有侧重，组合起来才能全面评估一台变压器的绝缘性能。课程还会介绍绝缘水平和外绝缘空气间隙之间的关系，以及标准电压等级表（IEC 60038）的参照作用。
三、IEC 60076-4中的冲击试验实践
光知道标准要求做什么还不够，更重要的是知道怎么做、怎么分析结果。课程的第二个大板块聚焦IEC 60076-4，深入探讨冲击试验的实践层面。
你会了解冲击电压发生器的工作原理，标准雷电冲击波形（1.2/50微秒）和操作冲击波形是如何产生的，波形参数（包括波前时间和半峰值时间）为什么必须严格控制在标准允许的范围内。讲师结合实际测试电路图，讲解冲击电压如何施加到被试变压器上，测量系统如何采集电压和电流信号，不同测量方式各有什么优缺点。
四、真实示波记录与故障案例分析

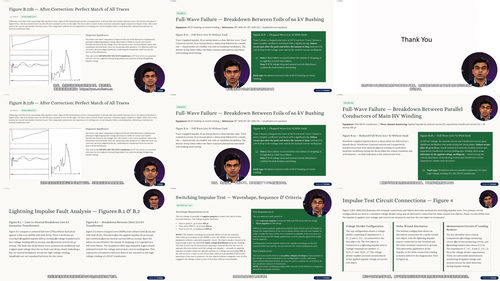

这门课最有价值的部分，是讲师引用了大量来自实际工程的示波记录。被试设备的电压等级从66 kV一路到525 kV，覆盖发电机变压器、电力变压器、套管和并联电抗器等多种高压设备。

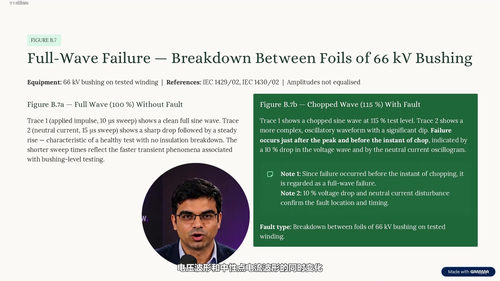

通过对比降低电压的参考试验与全电压试验的波形，工程师可以判断变压器是顺利承受了冲击电压，还是发生了绝缘故障。课程逐一分析几种典型的绝缘故障模式：分接绕组的短路、并联导体之间的击穿、套管绝缘故障、匝间故障，以及操作冲击条件下的绝缘问题。
这些案例不是凭空编造的，而是从真实测试中提取出来的。讲师带你逐段波形去解读，告诉你波形上哪些特征意味着什么、为什么是这样而不是那样。有些时候一个微小的畸变就是故障的征兆，而有些时候看似异常的波形其实另有原因。
五、传递函数分析与高级故障诊断
在掌握基本波形分析方法之后，课程进入更高级的主题——传递函数分析。这是一种利用频域技术比较变压器响应的方法，可以辅助故障诊断。
当变压器内部绝缘结构发生变化时，传递函数也会发生相应的变化。通过比较不同试验之间的传递函数曲线，工程师能够更准确地定位故障位置、判断故障严重程度。这个方法在大型变压器的状态评估和故障溯源中越来越受重视，也是当前高压试验领域的研究热点之一。
六、非标准波形与测试电路问题
课程最后讨论一个非常关键但容易被忽视的话题：并非每一个波形异常都表示变压器存在绝缘故障。

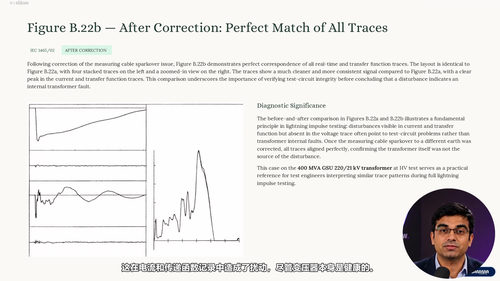

有时候波形上的扰动来自测量电缆击穿、冲击发生器触发时刻的微小差异、不同数字采集仪所采用的算法不同，甚至是非线性电阻带来的影响。讲师展示一些看似有问题但实际上是测试电路本身导致的异常案例，帮助你建立正确的判断思路。
这个部分特别重要，因为它直接关系到工程师在面对复杂试验结果时能不能做出正确决策。误判一台合格变压器为有缺陷，可能导致不必要的返工和经济损失；漏判一台真正有问题的变压器，后果更是不堪设想。
适合哪些人来学
这门课最适合变压器设计工程师、试验工程师、质量工程师和认证专业人员。如果你正在参与变压器的型式试验或出厂试验，需要看懂试验报告、解读波形数据，这门课会给你一套系统的方法论。
电力公司的工程师也能从中获益，尤其是负责变压器驻厂监造、交接验收试验和故障分析的技术人员。正在攻读电气工程或高电压技术方向的学生，如果想在变压器领域建立一个扎实的专业基础，这门课是一个很好的起点。
学完这门课你会收获什么
完成这门课之后，你将对IEC 60076-3和IEC 60076-4这两项核心标准建立起清晰的理解框架，知道变压器绝缘试验为什么这样做、怎样做、怎样判断结果。
你不只是记住了标准条文，而是真正明白了条文背后的原理和实际应用中的考量。面对一台变压器的冲击试验报告，你能够独立分析波形、判断是否存在绝缘问题，并区分出哪些是真故障、哪些是测试系统本身的干扰因素。这种分析能力在变压器行业里是相当稀缺且有价值的，也是从普通技术员向资深工程师跨越的关键门槛。
