资源介绍
视频数量：20个
总时长：3小时44分
课程介绍：
API 620低温储罐设计全解析：从低压到LNG的工程实践
想象一下，一个直径超过八十米的庞然大物安静地矗立在港口边，内部却装着零下一百六十多摄氏度的液化天然气。罐壁要承受内压，底部要扛住整罐液体重力，顶部还要抵御风荷载和地震力——这就是API 620标准所管辖的世界。它不像ASME压力容器那样追求高压，也不像API 650那样只管常压储罐，而是精准覆盖了从每平方英寸2.5磅到15磅表压这个特殊区间，以及从低温冷藏到深冷LNG的整个光谱。这门课程，就是带你系统走完API 620从规范理解到工程落地的全过程。
第一部分讲的是规范的适用范围与设计基础。很多工程师初次接触API 620时，最容易犯的错误就是把项目归错了类。课程一开始就把三个标准之间的分界线讲清楚：API 650管到2.5磅表压以下，API 620管2.5到15磅表压，再往上就是ASME第八卷的领地。分界线的判定依据不是静水压头，而是气体空间压力。这个细节看起来不起眼，但如果选错了规范，从图纸阶段开始就埋下了不合规的隐患，后续没法靠重新设计来救。搞清楚这一点之后，课程会展开讲解低温环境下材料的韧性要求、载荷组合方式，以及许用应力的选取逻辑，这些内容构成了后续所有设计计算的前提条件。
第二部分进入壳体与顶盖的双轴应力设计。这是API 620的核心技术特色，也是它区别于其他储罐规范最明显的地方。课程从薄膜理论讲起，引入双轴应力分析方法，然后逐步推导经向应力和纬向应力的计算过程。压缩环区域的设计是难点之一——罐壁与顶盖交界处的应力状态复杂，既要控制局部屈曲，又要保证密封完整性。课程会带你理解压缩环的工作机理，以及如何确定其尺寸和材料规格。顶盖部分则涵盖了自支撑锥顶、支撑锥顶、拱顶以及过渡段的设计方法，每种构型背后的力学逻辑都会被拆开来讲清楚。
第三部分聚焦罐底板、锚固和基础。罐底板和环形板的厚度确定、焊缝布置、底板与基础的接触细节，这些看似地面以下的内容，实际上直接决定了整个罐体的运行安全。课程接着讲解锚固设计——当内压产生的净浮力超过罐体自重时，锚栓就成为强制性要求。浮力怎么算、锚栓怎么选、替代连接方式有哪些，都会逐项说清楚。基础设计是这一部分的压轴内容，尤其是冷藏罐基础。运行温度低至负165摄氏度的LNG罐，基础一旦出现不均匀沉降，罐壁就会变形、底板就会开裂。课程对比了环形墙基础、整体筏板基础和桩基础三种主要型式，并讲解风荷载和地震荷载下的抗倾覆验算方法。
第四部分专门讨论冷藏与深冷储罐，这也是API 620中最有特色也最复杂的章节。附录R覆盖低温冷藏工况，附录Q则针对LNG等深冷服务。课程会逐一解析这两个附录的适用条件、设计要求和特殊规定。保温系统、蒸汽屏障、氮气置换系统——这些在常温储罐里根本不需要考虑的东西，在低温罐里却是确保长期安全运行的关键。双壁结构和全包容结构的设计理念也会被详细讲解，包括外罐如何承受泄漏液体、内罐与外罐之间的间隙控制，以及紧急情况下的安全防护逻辑。

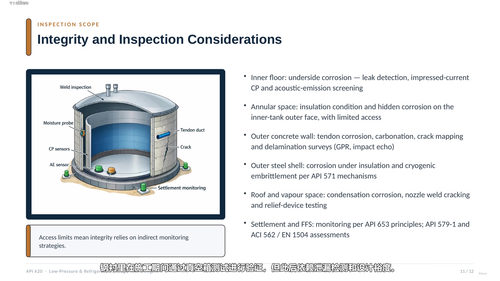

第五部分是制造、检验和交付。焊接工艺评定、接头设计、现场组焊顺序，这些内容直接关系到施工质量能否达到设计预期。无损检测的要求会根据不同的工况等级有所区分，课程会说明哪些焊缝需要做射线检测、哪些做超声检测、哪些做磁粉或渗透检测。水压试验和气压试验的步骤、合格判据以及试验过程中的安全要点都会讲到。最后是降温冷却、调试运行和交付环节——LNG罐不能像普通罐那样直接进料，必须按严格的降温曲线逐步冷却，否则罐壁会产生过大的温度应力。课程会把整个调试过程的逻辑和关键节点梳理清楚。
这门课适合正在做储罐设计的新人工程师，也适合在现场负责检验和完整性管理的技术人员。如果你在做LNG接收站项目、低温化工储罐项目，或者需要依据API 653评估现有低温装置的检验工程师，这门课程都会帮你建立起从规范条文到实际工程之间的完整认知链条。三个多小时的内容覆盖了API 620从适用范围到交付运维的全部核心要点，学完之后再翻开规范原文，那些看似枯燥的公式和条文就有了具体的工程含义。
