资源介绍
视频数量：5个
总时长：1小时57分
课程介绍：
GE Mark VI控制系统操作与维护实战课
凌晨三点，电厂的报警铃声划破夜空。值班的年轻工程师冲到控制室，屏幕上跳出一连串红色代码——汽轮机超速跳闸。他知道这意味着什么，也知道接下来十几个小时会被写进检修报告里。但他不知道的是：跳闸信号到底走了哪条路径？保护模块的X、Y、Z三个冗余通道为什么会同时动作？控制保护、主超速、紧急超速这三层防护究竟是怎么协同工作的？
这样的场景，在全球成千上万台装有GE Speedtronic Mark VI控制系统的燃气轮机和蒸汽轮机电站里反复上演。真正能让工程师在压力下做出正确判断的，不是背下来的操作手册，而是对这个系统从架构到硬件、从上电到校准的完整理解。关于这个平台的真实培训非常稀缺，而这门课正是要把这块空白补上。
七个模块层层递进，所有内容取自真实的讲师主导培训资料和GE官方文档，不是从说明书上抄来的拼凑货。每个模块都配有实战案例，剖析真实的现场问题，讲清楚问题是什么、可能的成因、怎么逐步解决。
一、系统全貌与保护架构
第一模块从Mark VI的系统架构讲起。你会看到完整的控制层级——从最上层的综合控制系统通信，到中层的单模和三模冗余配置，再到最底层的I/O与轮机的接口。电子元件和封装是第一个重头：VME卡、机架、端子板、机柜，这些硬件长什么样、装在哪儿、彼此怎么连，都会一一交代清楚。

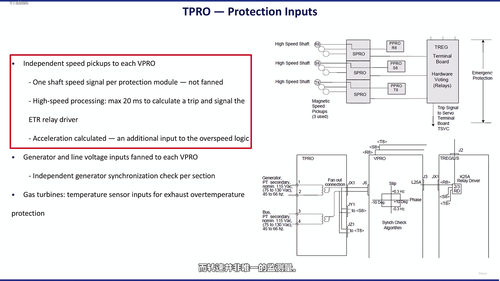

这一模块还有一节加课专门讲保护模块VPRO P，因为它是健康运行汽轮机与灾难性超速之间的最后一道防线。汽轮机保护是分层构建的：第一层是控制保护，靠闭环转速控制本身防止超速，只要控制有效就不会出问题；第二层是主超速保护，位于控制器R、S、T中，轴转速通过T-Tour端子板和V-Tour卡传送到每个控制器，采用中值选择，发出跳闸指令时信号从V-Tour传递到TRPG端子板，由三取二继电器投票作用于每个跳闸电磁阀，切断电磁阀电源；第三层才是紧急超速保护，也就是VPRO P这个独立的三重冗余系统。关键词是独立——无论是控制器还是保护系统，都能各自独立完成汽轮机的跳闸。课程还会讲到超温保护、同步检查、跳闸电路、状态报告，以及允许你在机组运行时维护该模块的在线修复能力。
二、硬件与面板实地拆解
第二模块直接走到机柜前面。硬件部分分成两节来讲——第一部分带你认识T-Core、VCMI这些核心组件，了解它们在系统中扮演的角色，以及典型的失效模式；第二部分深入机柜内部，看清每一块卡件、每一个端子板的布局和接线逻辑。配套的实战案例文件会展示真实的故障场景，比如T-Core或VCMI失效时系统会出现什么征兆、排查思路从哪里入手、如何判断是板卡问题还是接线问题。
三、安全上电与工具箱

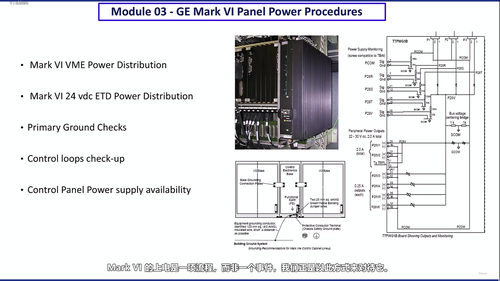

第三模块讲面板电源操作流程，重点是"安全"两个字。给一个停机数周的控制系统上电，每一步都有讲究——顺序错了可能烧卡件，电压不对可能触发保护误动作。这个模块会把标准上电程序拆成步骤，讲清楚每一步背后的原理、每个测试要验证什么、什么情况下必须停下来排查。
第四模块介绍工具箱，也就是日常工作中使用频率最高的工程工具。从配置工具到诊断软件，每个工具的用途、适用场景、典型操作都会讲到。第五模块进一步补充相关的实用程序和配套工具，让你的工具箱更加完整，遇到不同类型的故障时知道该用哪把"扳手"。
四、操作员视角与大修实战
第六模块切换到操作员视角，讲解简化操作的概念。你会了解到操作员在控制室里看到的画面是怎么生成的、每个按钮背后的逻辑是什么、为什么有些参数操作员能改而有些必须由工程师来动。这一模块拉近了控制系统工程师和现场操作员之间的距离，让双方对彼此的工作界面有更清晰的理解。
第七模块是整门课的收官之作，也是最考验真功夫的部分——校准与故障排查。停机检修期间，阀门要校准、传感器要核对、保护功能要逐项测试。这个模块不讲空泛的理论，只讲你在现场必须会做的实操：怎么判断一个阀门该不该校准、怎么识别传感器漂移、怎么在系统测试中验证保护功能是否真正有效、面对复杂故障时从哪里切入最高效。
每个模块后面都配有测验题，帮助你巩固关键知识点。
电厂里刚接触Mark VI的年轻控制工程师，想系统入门建立完整认知；已经有几年现场经验、但遇到深层故障时仍然心里没底的老工程师，想把架构和原理彻底搞透；负责汽轮机检修的技术人员，需要理解控制系统侧的逻辑来配合机械方面的工作。不同背景的人会从这门课里拿到不同的收获，但有一点是共通的——你会真正建立起对这个系统的理解。
学完之后，你会知道自己面对的每一条报警意味着什么、每一个跳闸信号走了哪条路径、每一次上电操作的依据是什么。这不是一份操作速查表，而是一套完整的知识体系，让你在这个全球装机量庞大的控制系统面前，真正建立起信心。
