资源介绍
视频数量：33个
总时长：4小时24分
课程介绍：
工业管廊钢结构设计实战：STAAD Pro建模与荷载分析全流程
化工厂里那些头顶上方纵横交错的钢结构支架，上面密密麻麻排布着各种工艺管道——这就是管廊。管廊结构是石油、化工、电力等工业项目的骨架，承载着几十甚至上百根管道的重量，还要承受风荷载、地震、温差变形等复杂工况。
如果你正在学习钢结构设计，或者想用STAAD Pro完成一个完整的工业项目，这门课会带你走完管廊设计从荷载计算到出图的完整流程。
一、课程概览与软件入门
课程开头先建立对管廊设计的整体认知。什么是管廊？主要结构形式有哪些？设计时需要关注哪些关键问题？搞清楚这些才能往下学。
接着是STAAD Pro的基本操作介绍。这个软件是结构分析设计的主流工具，界面专业但上手不算难。课程带你熟悉界面布局、基本命令、文件管理，为后续建模打基础。
二、项目背景与结构信息
这门课直接给你一个完整的管廊项目PR-I，所有教学围绕这个实际案例展开。
你会拿到图纸资料：结构平面图、立面图、基础详图等。关注的工程信息包括跨度、层数、高度、支撑形式、基础类型，以及管道重量、风压值、地震参数等荷载条件。
这一环节的重点是学会读图，拿到图纸后快速提取关键信息是做设计的基本功。
三、荷载计算与分析
管廊承受的荷载种类很多。恒荷载包括结构自重、屋面墙板重量、管道空重、管道满水重等，课程用Excel表格详细计算这些值。活荷载包括检修荷载和操作平台荷载。
风荷载部分讲解基本风压、风压高度变化系数、体型系数的取值方法。地震荷载同样不可忽视，课程介绍如何定义反应谱、场地类别、阻尼比等参数。
管道摩擦力是管廊设计的特殊荷载——管道热胀冷缩时会在管架上产生摩擦力，需要传到管廊结构上。
最后讲解荷载组合，演示如何在STAAD Pro中定义各种组合并自动生成包络工况。

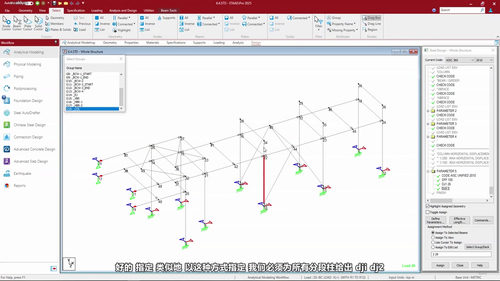

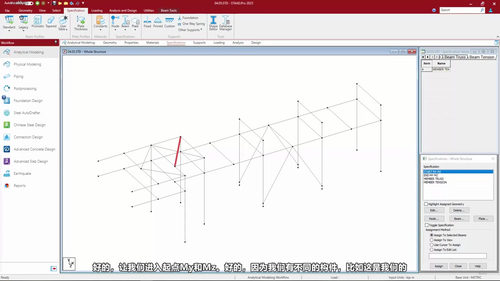

四、三维建模实战
这一部分是课程核心。你将跟随讲师在STAAD Pro中搭建管廊的三维模型：先创建几何模型，确定柱网间距和梁柱截面；然后创建分组，把不同类型构件分类管理；接着添加截面属性、材料属性、设计规范（比如AISC 360）；最后添加边界条件，定义支座约束。
建模过程拆成多个小步骤，每个步骤都有对应的.STD格式文件可以参考练习，方便对照检查。

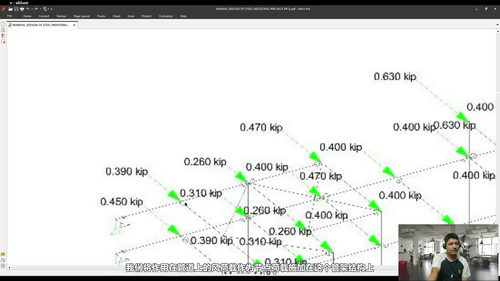

五、荷载工况定义与组合
建模完成后开始施加荷载。课程演示如何定义参考荷载和具体工况：结构自重、屋面墙板恒载、管道空重R8、管道满水R9、设备荷载、检修活荷载、风荷载、地震荷载等。
每种工况的施加方式不同，有的用均布线荷载，有的用集中力。课程逐一演示，并说明如何把图纸上的数值（英制单位）转换成软件单位。
地震工况比较复杂，专门有一节讲解反应谱参数设置。荷载包络的概念也会讲到，用于自动取最不利结果。
六、钢结构设计与校核
最后是出结果、看结果、判断结构是否安全。
钢连接检查验算节点连接是否满足受力要求；长细比检查防止构件失稳；局部梁检查验算梁的抗弯、抗剪、局部稳定；挠度检查控制梁变形不能太大；位移检查控制管廊在水平荷载下的层间位移。
课程还讲解如何根据校核结果调整截面尺寸。
适合谁学
这门课适合有一定钢结构基础、正在学用STAAD Pro做设计的工程师和学生。土木工程、结构工程专业的学生做毕业设计或者找工作需要作品集，跟着做一遍能快速上手。
刚入职的结构工程师也可以拿它练手。管廊结构涉及的荷载种类和设计要点比较全面，做完一个就能对工业钢结构设计建立比较完整的认识。
需要注意，这门课使用英制单位和美国规范AISC。如果你的项目在国内使用中国规范和公制单位，部分内容需要调整。但分析思路和建模方法是相通的，学会后可以灵活迁移。
学完你能收获什么

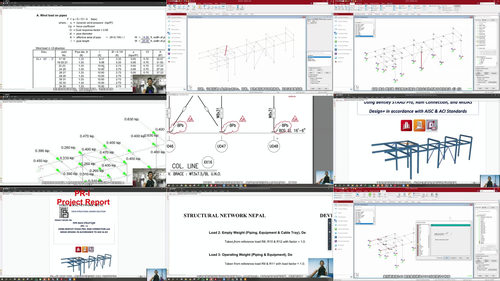

四个多小时内容，密度不小。你会跟着讲师完成管廊设计从荷载计算、建模、荷载施加到设计校核的完整流程，最终拿到一份结构设计报告和经过校核的结构图纸。
更重要的是建立对管廊这类工业钢结构的设计思维——拿到项目后该从哪里入手，关注哪些要点，如何利用STAAD Pro高效完成工作。
配套资料也很齐全：结构计算Excel表格、设计手册PDF、项目图纸PDF、各阶段STAAD模型文件等，可以直接作为项目参考模板。
