资源介绍
视频数量：65个
总时长：6小时23分
课程介绍：
场效应晶体管完全学习指南：从器件结构到电路实战
翻开任何一块现代电路板，你会发现密密麻麻的芯片里跑着数以亿计的晶体管，其中绝大多数都是场效应管。从手机处理器到电源管理芯片，从音频放大器到射频前端，FET几乎无处不在。但很多初学者在学习电子电路时，会发现课本上的内容往往停留在公式推导层面，真正动手设计一个放大电路时却无从下手。这门课程正是要解决这个痛点，用六十多节课带你从零开始，把场效应管的原理、建模、分析和实战设计一次性打通。
一、FET器件结构：搞清基本功

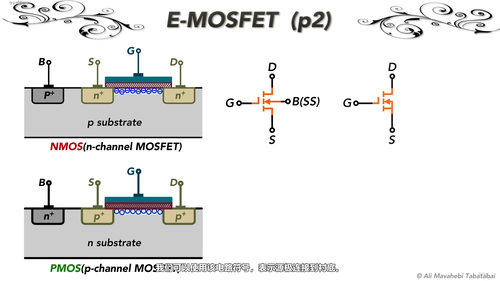

课程首先对比场效应管和双极型晶体管的差异，帮你理解为什么现代集成电路更偏爱FET。接着详细拆解增强型MOSFET的工作原理，包括栅极下方氧化层的角色、导电沟道如何形成、阈值电压的物理意义等。课程用两节内容把MOSFET的I-V特性曲线讲透——从截止区、饱和区到三极管区，每个区域的电流表达式和适用场景都会配合例题展开。

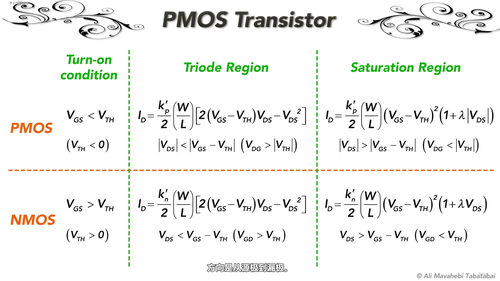

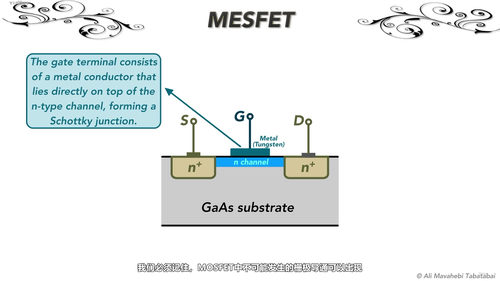

光讲NMOS还不够，PMOS作为互补电路的另一只脚同样重要。课程专门安排一节讲PMOS的特性，还把BJT和MOSFET放在一起做对比，让你清楚两类器件各自的优缺点和适用场合。之后会介绍耗尽型MOSFET和结型场效应管JFET，以及在高频领域常见的金属半导体场效应管MESFET。最后还会讲到MOSFET的实际使用注意事项，比如静电防护和击穿机理，这些内容是课本上常常忽略但工程中非常关键的知识点。
二、大信号与小信号建模：把器件变成可计算的元件
搞懂结构只是第一步，真正设计电路时需要把晶体管转化成可以计算的模型。这一章先讲大信号模型，也就是直流工作点的求解方法。通过多道练习题，你会反复练习如何根据电路参数确定FET的静态工作点，以及不同偏置方式的优缺点比较。
接下来进入小信号模型，这是模拟电路分析的核心工具。课程把跨导、输出电阻等关键参数的提取过程讲得明明白白，还会单独讨论体效应，理解衬底偏置对阈值电压的影响。这一章的练习题设计得很扎实，做完之后你会对FET的线性化分析方法建立起扎实的直觉。
三、FET放大器：三种基本组态吃透
放大器是模拟电路的基石。这一章用将近二十节课的篇幅，把FET的三种基本放大器组态讲深讲透。
共源放大器是出现频率最高的一种，课程从基本电路出发，逐步分析电压增益、输入输出电阻的推导过程，还专门用一节讨论源极退化电阻对增益和线性度的权衡。共漏放大器也就是源极跟随器，在阻抗匹配和缓冲级里经常出现，课程会告诉你什么时候该用它。共栅放大器则适合高频场合，课程通过练习题让你理解它在带宽扩展上的优势。
每种组态都配有大量练习题和设计实例，比如如何根据增益要求选择器件参数、如何设置静态工作点等。最后还会讲到最大对称摆幅的概念，这是设计低失真放大器时必须考虑的问题。
四、多级放大器与电流源：构建复杂系统的积木
单级放大器往往不能满足实际需求，课程接着介绍级联放大器和共源共栅放大器，后者用牺牲电压余度换取了更高的输出电阻和更好的高频性能。
电流源是模拟集成电路的血液。课程从最基本的单管电流源讲起，然后引入两管电流镜，再进阶到共源共栅电流镜、Widlar电流镜和Wilson电流镜。这些电流镜结构在运放、ADC等芯片内部随处可见，学完之后你再看芯片的内部框图，就不再是看天书了。
五、实战环节：读数据手册、做仿真、动手实验
理论学完，最终要回到工程实践。课程带你读MOSFET的数据手册，教你识别关键参数；教你怎么用万用表判断MOSFET的引脚；演示如何用MOSFET搭建反极性保护电路和温度控制电路。这些小项目非常实用，做完之后你会对FET有更直观的认识。
仿真部分使用Multisim软件，课程提供了完整的仿真文件和网表文件，你可以跟着视频一步步搭建电路，验证前面学过的理论。这种理论和仿真结合的方式，能帮你建立起从公式到波形之间的桥梁。
适合什么样的人来学？这门课程假设你已经学过基本的电路分析和半导体器件导论，最好对BJT有一定了解。如果你正在学模拟电子技术，或者工作中需要用到FET但总感觉理解不深，或者是想转行做硬件设计、正在补电子基础的工程师，这门课都比较合适。六小时多的内容安排得很紧凑，每节课十来分钟，碎片时间也能学。学完这门课，你对FET的理解会从应付考试升级到能动手设计电路的层面，再去看芯片手册或者模拟电路教材，会觉得轻松很多。
