资源介绍
视频数量：29个
总时长：3小时24分
课程介绍：
电路分析进阶精讲
拿起手机充电器插上电源，电容开始储能；拔下来接到手机上，电流缓缓释放。这个看似日常的动作背后，其实藏着一阶电路最核心的物理图景。一阶电路告诉你，当外部激励撤去之后，电容和电感并不会"瞬间消失"，它们的能量释放遵循一条优雅的指数衰减曲线，而时间常数τ=RC则决定了这条曲线衰减到初始值36.8%所需的时间。课程开篇就带你把这条曲线的来龙去脉彻底弄明白。
一阶电路讲完，紧接着是LC电路和二阶电路。如果说一阶电路是单兵作战，那二阶电路就是两路人马的配合。电感和电容之间的能量来回交换，会产生欠阻尼、过阻尼和临界阻尼三种截然不同的响应模式，这些内容会在课堂上通过例题一步步拆解，让你看清楚阻尼比到底怎样决定系统的"性格"。
进入交流分析的领域，复数是绕不开的工具。课程用三讲把复数的运算规则、极坐标与直角坐标的相互转换、以及复数在电路中的几何含义讲透彻。这部分看似基础，实际上后面讲相量、复功率、滤波器，全都依赖于此。复数这一关过不好，后面学起来会到处碰壁。
讲完复数，课程开始处理功率问题。瞬时功率告诉你功率随时间怎样变化，复功率和视在功率则把有功功率和无功功率统一到复平面上。功率因数这一讲特别实用：为什么工业上总要在负载两端并联电容器组？为什么功率因数要从0.7补偿到0.95以上？这些工程中天天碰到的问题，课堂上从公式推到实际意义，让你真正理解功率因数角θV-θI所代表的物理含义。
最大功率传输定理是另一个工程热点。无论是无线通信中功率放大器把信号传给天线，还是音响系统把声音送到扬声器，核心条件都一样：负载阻抗等于源阻抗的共轭复数。课程分别讲直流和交流两种情况下最大功率的计算方法，并配有例题让你跟着完整做一遍。这部分知识在通信系统和射频电路里几乎是天天要用的工具。
拉普拉斯变换是这门课的重头戏，占了四讲篇幅。从定义和性质讲起，到用拉普拉斯变换把微分方程转化为代数方程，再到求解电路的全响应，最后讨论零点极点分布对系统行为的影响。这一部分是把电路分析从时域带到s域的桥梁，学完之后你会发现很多时域里解起来相当繁琐的问题，在s域里只是几行算式就能搞定。
有了拉普拉斯变换的基础，传递函数自然就接上了。四讲内容覆盖传递函数的定义、零极点画法、Bode图的初步绘制，以及如何用传递函数判断系统的稳定性和频率响应。这是通往控制系统和信号处理课程的关键一步，很多学校后续的自动控制原理课程直接以这部分内容为起点。

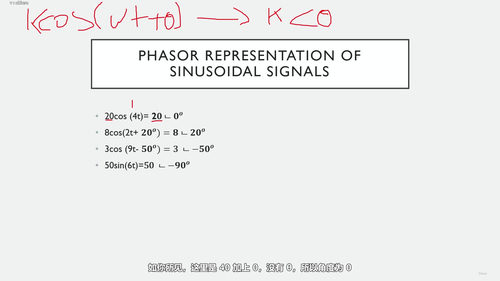

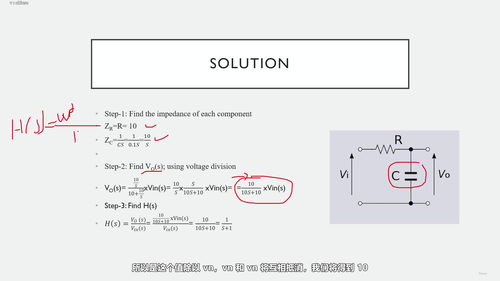

相量计算单独列为一讲，把正弦稳态分析里的相量法系统梳理一遍。滤波器部分则是理论走向应用的典型场景——低通、高通、带通、带阻四种滤波器的频率响应曲线怎么画？截止频率怎么求？RC滤波器和RL滤波器在结构上有什么区别？四讲内容把这些讲得清清楚楚，还配有实际的幅频特性曲线分析。
变压器三讲从基本原理讲到阻抗变换和功率传递。你会理解为什么变压器既能升压又能降压，为什么初级和次级线圈的匝数比决定了电压比，而阻抗变换的平方关系又是怎么推导出来的。这些内容在电源设计和音频设备中随处可见。
最后一章是单端口和二端口网络。一端口网络讲输入阻抗和各种等效变换，二端口网络则引入Z参数、Y参数、h参数、ABCD参数等四种描述方式，这是后续学习电子线路、网络综合和通信系统的通用语言。
整个课程29讲，总时长三个半小时出头。对于已经学过电路基本定理，比如基尔霍夫定律、戴维南定理、叠加定理的同学来说，这门课是往纵深走的必经之路。电气工程、电子信息、自动化、通信工程专业的本科生和研究生都能从中获益。课堂上每个定理都配有例题演示，跟着推一遍比自己啃课本效率高得多。学完这门课，再去看教材里关于暂态分析和频域分析的内容，会顺畅很多，也能为后续的模拟电子技术、信号与系统、自动控制原理打下扎实的基础。
