蒸馏塔内件设计与故障排查
走进一座炼油厂，抬头看那根几十米高、直径八九米的铁塔，那多半就是常压蒸馏塔。一个这样的塔，塔板超过五十层，外壳用铬钼钢焊出来，设备投资能占到整套装置安装成本的15%到25%。没有正常运行的塔，就没有分离；没有分离，就没有可卖的汽柴油和化工原料。塔器需要最高水平的工程关注，原因不是外壳有多厚，而是里面的内件决定了它到底能不能把油分开、能不能跑得稳。这门课围绕塔内件展开，从基础原理一路讲到现场故障排查。
一、塔器与分离基础：
开篇先讲清楚塔器为什么是装置里最值钱的设备。一桶原油进了装置，第一个碰到的主单元操作就是原油蒸馏塔；之后减压塔决定瓦斯油和渣油的切割点，脱丁烷塔和脱丙烷塔把轻组分一个个拎出来，乙烯装置里的脱甲烷塔、脱乙烷塔在零下一百多度的低温下干活，胺再生塔保护下游催化剂。每一根塔都是一个质量关口。课程从这里出发，把分离原理拆给设备工程师看：相对挥发度怎么算、气液平衡怎么读、最小回流比和最少理论板数怎么定。然后讲塔的分类——板式塔、填料塔、复合塔各适合什么工况，再把塔的解剖图摊开，从裙座、封头、人孔到受液盘、降液管、塔板、填料床，一层层讲每个部件的作用和受力特点。搞懂这些，后面讲塔板水力学和填料选型才有根基。
二、塔板、水力学与诊断：

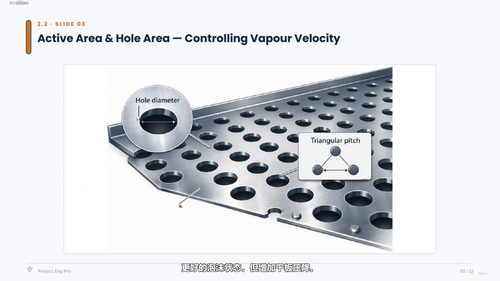

第二部分把板式塔的内件讲透。塔板类型很多，泡罩塔板、筛板、浮阀塔板、导向浮阀塔板各有脾气：浮阀操作弹性大、筛板造价低、泡罩基本被淘汰但在某些特殊工况还在用。课程会讲怎么根据物料性质、操作压力、负荷范围选塔板，怎么看塔板布局图、受液盘面积、降液管宽度、堰高。接着是塔板水力学，这是板式塔的操作窗口——压降、漏液点、液泛点、雾沫夹带、降液管液泛，画在图上就是一个由下限线和上限线框起来的区域，操作点必须落在这个框里才安全。课程带你看清每条线代表的物理现象、压降怎么算、降液管停留时间怎么定。然后是塔板故障诊断：处理量上不去、分离效果变差、产品不合格，到底是漏液了、雾沫夹带了、还是降液管堵了，课程教你从现场现象倒推原因。
三、填料、液体分布与选型：

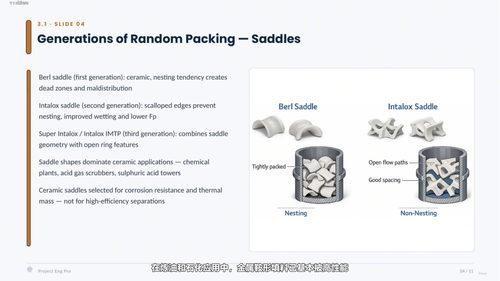

第三部分讲填料塔的内件。先说散装填料——拉西环、鲍尔环、矩鞍环、阶梯环，金属的、塑料的、陶瓷的，怎么选取决于腐蚀性、压降要求和效率需求。然后重点讲结构化填料，这是真空蒸馏和受容量限制分离里的主力内件。波纹金属片按相反角度叠成块，块与块之间旋转90度促进交叉混合；波纹高度、波纹角、通道底部宽度、比表面积（125到750平方米每立方米）这些几何参数怎么影响效率，课程都拆开讲清楚。网状填料靠毛细虹吸提供最高效率但容量最低，适合同位素分离这种极端工况。腐蚀性工况会换用双相不锈钢、哈氏合金或钛。
填料再贵，分布器不行也白搭。课程用一整节讲液体分布器和收集器——槽式、盘式、喷雾式各有什么特点，喷淋密度和分布均匀度怎么定义，为什么好填料配烂分布器反而不如普通填料配好分布器。这一节的结论很直接：分布器是任何填料塔里最值得投入工程精力和检查关注的一个部件。
四、进料系统、机械设计与材料：

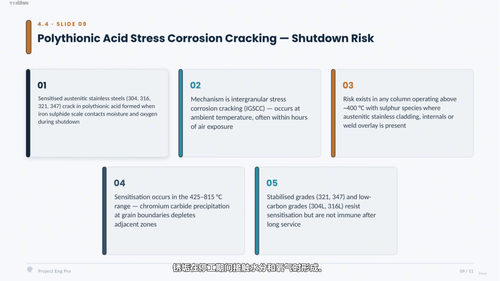

第四部分回到塔的硬件。进料分布器怎么设计才能避免高速液柱冲蚀下方塔板或填料，再沸器怎么选——釜式再沸器、强制循环、热虹吸各适用什么工况，塔顶冷凝系统、回流罐、馏出线怎么配套。塔的机械设计涉及受压壳体计算、裙座支撑、风载地震载荷，课程讲基本的设计思路和校核要点。材料和损伤机理这一节很实用：硫腐蚀、氯化铵应力腐蚀、连多硫酸应力腐蚀开裂、湿硫化氢损伤、高温氢腐蚀、蠕变，每种损伤对应的工况和材料选择都讲清楚。
五、检验、大修与故障排查：
最后一部分回到现场。停车检修时怎么检查塔内件——受液盘有没有堵塞、降液管有没有腐蚀穿孔、塔板浮阀有没有卡死或脱落、填料有没有结焦或塌陷、分布器喷淋孔有没有堵。大修范围怎么定、哪些内件能继续用哪些必须换、吊装顺序怎么安排。开车之后怎么监控塔的性能——压差变化、温差漂移、产品纯度趋势、回流比调整。最后一节是综合实战：一根塔跑不出设计分离效果从哪里开始排查，课程给出一套系统化思路，从进料状态、操作参数、内件状态、仪表信号一层层剥。
这门课适合在炼化企业做设备管理的工程师、可靠性工程师、工艺和装置的操作人员，以及刚接触塔器设计的年轻技术人员。看完之后你会知道一根塔贵在哪、怕什么、怎么查、怎么管，遇到问题知道从哪里下手。
