资源介绍
视频数量：17个
总时长：4小时49分
课程介绍：
AutoCAD建筑绘图实战：从标准规范到完整住宅项目
你有没有过这样的经历：打开AutoCAD，面对一堆工具按钮却不知道从何下手画一张像样的建筑图？或者你已经会画简单的平面图，但每次出图都觉得不够专业——图层混乱、标注不规范、符号不统一，交出来自己看着都拿不出手。
很多学AutoCAD的人卡在了同一个地方：会用工具，但不懂标准。市面上的教程大多教你按按钮，却很少有人告诉你，一张真正能用于实际项目的建筑图纸应该遵循怎样的规范、怎样组织图层、怎样设置符号。这门课要解决的正是这个问题。
整个课程围绕一个完整的住宅项目展开，共17节课、约五个小时。从最基础的绘图标准讲起，一步步带你画出一套规范、可交付的住宅施工图纸。课程不要求你有建筑专业背景，但有AutoCAD基础的人学起来会更顺手。
一、国家CAD标准与专业规范
课程先带你认识一个常被忽略却极其重要的东西：国家CAD标准，也就是美国的AIA标准。它不是某个人或某家公司自己定的规矩，而是整个行业通用的绘图语言。学会它，你就明白为什么别人的图纸图层命名那么清晰、为什么一眼看上去就很专业。
这一节会详细讲解图层命名规则。比如"AD-WALL"这个图层名，"AD"代表建筑专业，"WALL"代表墙体，每个字母和单词都有含义。还有子项的分类，比如外墙、内墙如何区分。这些东西看似琐碎，但进入项目团队工作后，没有统一的图层命名，你的图根本没法和别人的协作。学完这一节，你会建立一种标准化的思维习惯。
二、住宅平面图的完整绘制
这是课程的核心部分。第一步是建立结构轴网——这是建筑的骨架，所有柱、墙、门窗都基于轴网来定位。课程会教你怎样快速准确地布置轴网，以及轴网的标注规范。
接下来是柱子和建筑墙体的布置。新手画墙体常出现闭合不上、线宽不一致、交接处不干净的问题，课程会演示正确的工作流程，让你画出干净利落的墙体。然后是门窗的布置，位置、大小、开启方向都有讲究，不是随便往墙上一摆就行，课程会教你根据建筑功能合理安排门窗位置。
墙面饰面处理和门窗编号也是不可缺少的部分。你会学到怎样在图中清晰表达哪些墙面贴瓷砖、哪些刷涂料，以及怎样给每一扇门编号以便和门窗表对应。家具布置和房间名称标注同样重要，家具要考虑人体活动空间和流线，不能想放哪就放哪。
最后是楼梯和坡道的绘制。住宅项目中楼梯是最复杂的部分之一，涉及踏步数、梯段宽、休息平台、扶手等众多细节。课程会带你一步步完成楼梯的绘制，包括剖切符号和上下行箭头的标注方法。
三、建筑标注与施工文档标准化
图纸画完还需要清晰准确的标注才能指导施工。这一部分会教你各种专业标注符号的创建和使用。

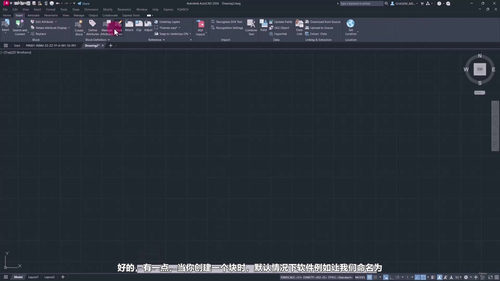

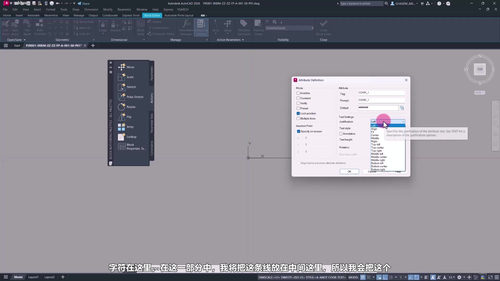

你会学习创建自定义的标高符号，用来表示各位置的相对高度，比如室内地面比室外高多少、窗户的安装高度是多少。课程教你怎么制作规范的、可重复使用的标高符号块。详图索引符号也是常用元素，当某细部构造需要单独画大样图时，要在平面图上用索引符号标注出来，课程演示怎样创建动态块，让索引符号灵活调整方向和编号。
立面图和剖面图的视图标题也有规范。视图标题就像图纸的标签，告诉看图的人这张图是从哪个方向看的、对应建筑的哪个部分。建筑尺寸标注是施工图的核心内容之一，课程会详细讲解标注规则——哪些尺寸必须标、标在哪里、用什么样式标。好的尺寸标注应该一目了然，让施工人员不用反复猜。
绘图注释的多重引线是另一个实用技能。图纸上经常需要对某些部位添加文字说明，比如"此处需做防水处理""吊顶高度见详图"，课程教你使用AutoCAD的多重引线功能创建规范的注释。
四、地面铺装图与吊顶反射图
这两个图在住宅项目中经常被新手忽略，但在实际施工中非常重要。
地面铺装图专门用来表示每个房间的地面材料——客厅铺木地板、卫生间贴防滑砖、厨房铺地砖——这些信息不会出现在普通平面图上，必须有专门的地面铺装图。课程会教你怎样从平面图派生地面铺装图，以及不同材料的填充图案和图例规范。
吊顶反射图可能很多人没听过。简单说，它是从下往上看天花板会看到什么——灯在哪里、空调出风口在哪里、吊顶高度如何变化。这张图对装修施工至关重要。课程会从RCP的设置标准讲起，包括图层规范、符号库准备，然后完整演示一张吊顶图的绘制过程。
五、外部参照与项目协同工作流程
课程的最后一个部分会教你团队协作中非常关键的技能：外部参照。
当一个项目有多个人同时画图时，怎么把大家的图合到一起？最常用的方法就是外部参照——你可以把别人的图纸作为参照底图加载到自己的文件中，这样既能看到别人的工作成果，又不会修改到别人的原文件。课程详细讲解外部参照的使用方法、路径管理和更新技巧。
DWG比较功能帮你快速找出两个版本图纸之间的修改，这在项目变更管理中很实用。eTransmit功能则把你的图纸和所有相关文件打包成压缩文件，方便发给客户或合作方，避免出现字体缺失、找不到参照文件这类常见问题。
这套工作流程学完后，你不仅能画好一张图，更能管理好一个项目。
整个课程围绕一个真实的住宅项目展开，每节课的内容都环环相扣。跟着学完，你画出来的将不是一张张零散的图，而是一套完整的、符合行业标准的住宅施工图纸。
如果你学过一点AutoCAD但画出来的东西总差点意思，或者工作中需要和建筑专业的人打交道但看不懂他们的图纸，又或者只是想给自己家画一套像样的施工图——这门课都值得花上五个小时认真跟一遍。绘图工具谁都能学会，但只有掌握了标准和流程，才能画出真正能用的专业图纸。
