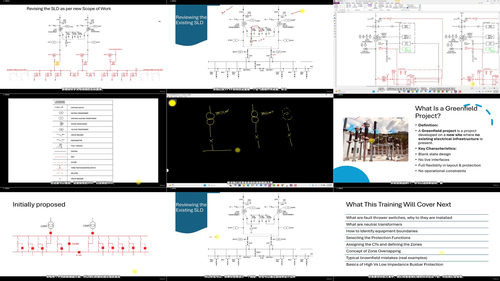

课程介绍：
老旧变电站改造设计——单线图与继电计量配置
接手一个老变电站的改造项目，翻开档案柜里泛黄的单线图，看到二十年前画的线路、标注都跟现行规范对不上号，这时候你该怎么办？
这就是很多电气工程师在实际工作中会碰到的真实场景。相比从零开始设计一座新变电站，老站改造的复杂度往往更高——你既要读懂旧图纸里隐藏的信息，又要考虑现有设备的兼容性和运行约束，还要把新的保护方案无缝接入旧的系统框架。每一个决策都可能牵一发而动全身。
这门课程正是围绕"棕地项目"展开的实战培训。主讲老师有二十二年的生产控制和变电站设计经验，参与过中东、南亚、欧洲、美国以及澳大利亚多个地区的项目。他会用一个真实的改造案例，带你从头到尾走一遍整个设计流程。
一、新建与改造的本质区别
课程一开始，先把"绿地项目"和"棕地项目"这两个概念掰开揉碎讲清楚。绿地项目是在一片空地上从无到有建一座变电站，所有设备全新，所有图纸从零画起，设计自由度很高。而棕地项目是在已有变电站的基础上做改造升级，你必须面对大量历史遗留问题——旧设备的型号规格、老旧的保护配置、甚至可能还在运行中的故障投切开关。
理解这两类项目的差异非常重要，因为它们的工作流程、工作范围、甚至设计思路都不一样。很多新人接手改造项目时，往往还按新建项目的思维去做，结果方案根本落不了地。
二、工作范围的界定与梳理
接下来讲怎么定义改造项目的工作范围。这一部分会教你怎么系统地梳理需要完成的任务清单，包括单线图的设计、MCP主控保护图的绘制、CT选型、保护区域划分等。老师会展示一些典型的项目文档模板，让你看到实际工作中交付物长什么样，包括单线图的不同修订版本、培训用的PPT等。

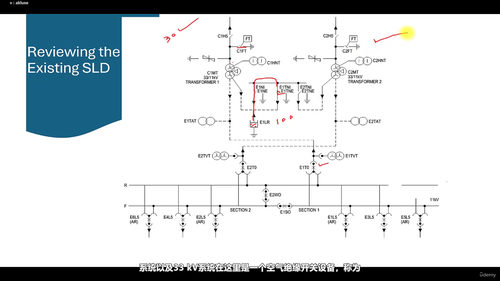

三、读懂现有的单线图
读旧图纸是做改造设计的基本功。这一节老师会带你仔细审视一份现有的单线图，从中提取所有关键信息——现有断路器的型号、电流互感器的配置、母线连接方式、进出线回路等。很多图纸上的信息看起来零散，但当你理解了它们之间的关联之后，就能拼凑出整个变电站的运行逻辑。
四、故障投切开关——改造项目的特殊考量
这一节是棕地项目中非常关键的一个知识点。故障投切开关是老变电站里常见的一种特殊设备，主要用于在某些特殊运行方式下快速隔离故障区段。在做改造设计时，你必须考虑这些现有设备是否保留、如何接入新的保护方案、是否需要替换等问题。如果忽略了这个环节，设计出来的保护配置可能在实际运行中无法正常工作。

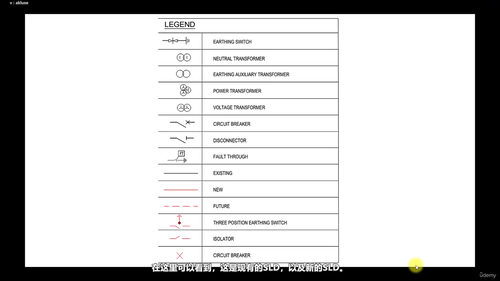

五、图例规范与图纸表达
电气图纸有一套自己的语言，图例和符号必须统一规范。这一节会讲清楚各种电气元件在单线图中怎么表示，包括断路器、隔离开关、电流互感器、电压互感器、保护继电器等。掌握这些标准化的表达方式，是画出合格单线图的基础。
六、根据现场实际修订工作范围
完成初步的现场勘查和图纸审核后，工作范围往往需要调整。这一节老师会演示怎么根据实际情况修订最初定义的工作范围。比如发现某些设备已经老化到必须更换，或者某些回路需要重新配置，这些变化都会反映到后续的设计中。
七、动手绘制新的单线图
到了核心环节——绘制新的单线图。这一节是整个课程的实操重点，老师会一步一步演示怎么从零开始画出一份完整的改造后单线图。哪些设备保留，哪些设备新增，CT怎么布置，保护区域怎么划分，都会在图上一呈现。你会看到一张白纸是如何变成一张可以直接用于施工和运维的正式图纸的。
八、电流互感器选型与保护区域定义
CT选型是单线图设计中的核心技术环节。课程会详细讲解怎么根据保护要求选择CT的参数，比如变比、准确级、容量等。还会讲怎么定义保护区域，每个区域的边界在哪里，相邻区域之间怎么配合。这些内容直接决定了后续保护方案是否合理。
以一个输出馈线为例，课程中会展示CT的具体选型过程：总线电源保护选择一个CT，馈线保护选择另一个CT。总线电源保护选择PX级CT，变比1000比1；出线馈线CT变比400比5安培，精度等级5P25，容量25VA。还会讲到极性问题——P1和P2怎么标注，朝向哪一边。虽然对于普通的过流保护，极性的影响不大，但对于方向性过流保护、线路差动保护、距离保护等，极性就至关重要了，星点的位置也同样关键。

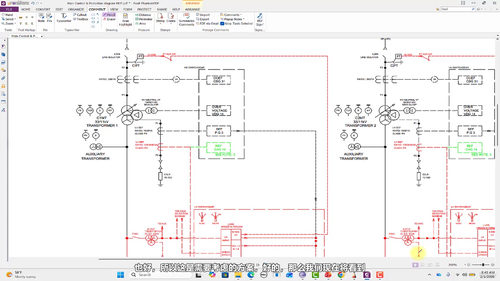

九、保护方案的具体配置
保护方案的设计是整个改造项目的灵魂。课程会用具体的继电器配置图，也就是MCP主控保护图来展示一个完整的保护方案是怎么搭起来的。你会看到从CT输入到继电器逻辑再到跳闸出口的完整链路，以及不同保护功能之间的协调配合。老师会打开一份实际的MCP图纸，从头到尾解读每一个回路的来龙去脉。
十、母线区域跳闸的实现
最后一节讲的是母线区域跳闸。母线保护是变电站保护系统中最关键的一环，一旦母线故障，必须快速隔离所有向故障母线供电的断路器。课程会用一个包含三段母线的案例来演示：如果一段母线发生故障，保护装置需要跳开哪些断路器；如果故障发生在母线联络位置，又该怎么处理；如果故障发生在母线分段处，相邻母线的保护需不需要联动。这些内容在可行性设计阶段就要完整呈现，不能等到详细设计时再补。
学完这门课程，你将建立起对变电站改造项目的完整认知框架——从拿到一个棕地项目开始，到完成一份可交付的单线图和保护配置方案为止，整个流程的每个环节你都心里有数。你会读懂老图纸，会画新图纸，会做CT选型，会定义保护区域，会配置继电器逻辑，会处理母线跳闸这样的复杂场景。
无论你是刚入行的电气设计新人，还是有一定经验但接触改造项目不多的工程师，这门课都能帮你补上棕地项目设计这块的短板。课程里展示的案例、文档模板、选型参数，都是可以直接借鉴到实际工作中的实战素材。变电站改造设计是一门需要大量实践经验的技术活，光看教材是不够的，跟着一个有二十多年经验的老师走一遍完整的项目流程，看他怎么处理那些教科书上不会写的灰色地带，这才是最快的成长方式。
