课程介绍：
ANSYS Workbench有限元仿真实战精通教程
一个刹车盘在高速旋转时到底承受多大的应力？一根悬臂梁的固有频率是多少？一块带孔的薄板受拉后孔边会不会开裂？这些问题在传统力学课本上只能给出近似公式，但在有限元仿真的世界里，工程师可以用一块屏幕把答案精确地呈现出来。问题在于，ANSYS Workbench这个庞然大物，光是界面就让人犯怵——项目示意图、工程数据、几何建模、网格划分、求解设置、后处理，每一个模块都像一个独立的迷宫。对于刚接触它的学生和工程师来说，最怕的不是算不出来，而是根本不知道从哪儿下手。
这门课正是为解决这个困境而设计的。由CADCAM CAE学院推出、G2G Innovation运营的ANSYS Workbench认证课程，用四个小时、十九个视频，把从零起步到独立完成工程仿真的完整路径打通。每一节都围绕一个具体的操作或工程案例展开，讲一步跟一步，不需要你事先有深厚的力学功底，也不需要你把整本帮助文档啃完。课程的定位很明确：不讲太多花哨的理论推导，专注于"打开软件之后该干什么"。
一、软件认知与基础准备
开篇先带你认识ANSYS Workbench本身。它的来历、界面布局、项目示意图的工作逻辑，让你搞清楚自己面对的这个工具到底是什么、能干什么、不能干什么。紧接着引入有限元分析的基本概念——把一个连续的零件切成无数小块分别求解，这件事在数学上是怎么成立的，ANSYS又是怎么把这一套理论落到工程实践上的。这一部分还有一个非常关键的环节：工程数据，也就是材料属性的输入。杨氏模量、泊松比、密度这些参数该去哪里调、怎么改、单位怎么换，软件自带的材料库不够用时怎么添加新材料——搞清楚这些，后面所有的分析才有靠谱的基础。
二、几何建模环节
仿真的起点是几何模型。Design Modeler这个模块承担了大部分建模工作，课程用两节内容把常用的建模操作过了一遍。怎么画草图、怎么拉伸成体、怎么倒角和圆角、怎么进行布尔运算、怎么从外部CAD文件导入几何，核心功能都覆盖到了。这一部分看似简单，实际上是后续分析的地基——几何建得不合理，后面的网格和求解都会跟着出问题。
三、网格划分
很多初学者对"网格"这个词又好奇又头疼。一块好好的零件，非要切成一堆小三角形或小四面体，这到底是为什么？课程先讲理论：不同形状的网格单元适合什么样的问题，网格密度对计算精度和计算成本有什么影响，各种划分方法之间如何取舍。然后实操演示四面体网格的划分过程，包括局部细化、尺寸控制、过渡处理这些常用技巧。学完这一章，你会对"网格质量"这个概念有直观的认识，知道什么样的网格才算"够用"，什么样的网格会让结果不可信。
四、工程实例分析

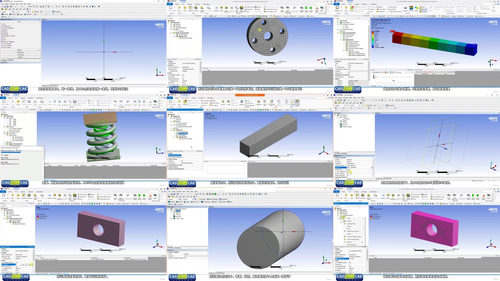

这是课程最重磅的部分，十一个视频，十一个真实的工程问题，每一个都是工程师在工作中经常碰到的活儿。
二维桁架的应力分析是入门的经典案例，跟着操作一遍，就能把Workbench的完整流程跑通：工程数据、几何、模型、设置、求解、结果，六步走完心里就有数了。带孔板的二维分析是一个绝佳的对比案例，中间一个孔和旁边一个孔，应力分布有什么不同，应力集中到底出现在什么位置、量值有多大，这个问题的答案是所有机械工程师都该烂熟于心的。

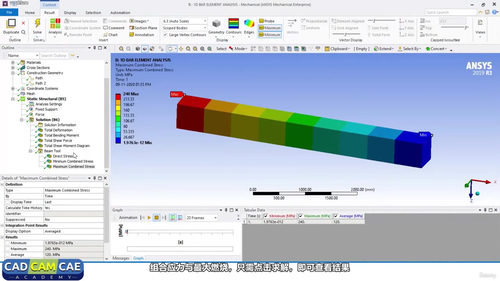

悬臂梁的模态分析帮你搞清楚"固有频率"这个概念。梁的振动频率是多少、振型长什么样、会不会和外部激励发生共振，这些工程中绕不开的问题都有答案。用一维杆单元做应力和模态分析则展示了简化建模的思路——不是所有问题都需要建一个复杂的三维模型，该简化的时候就得简化。

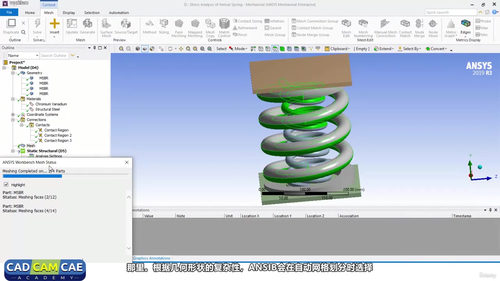

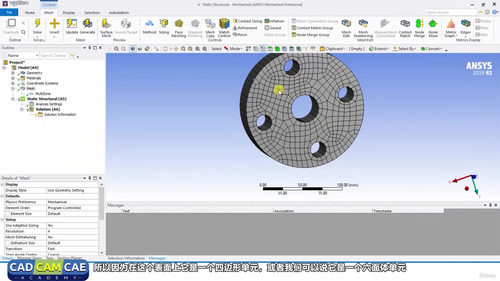

盘式刹车和传动轴的分析引入了"连接类型"的概念，刚性连接、绑定接触、柔性接触、摩擦接触，在不同场景下该怎么选，讲得很清楚。复合螺旋弹簧的应力与变形分析涉及弹簧刚度的概念，是机械设计中绕不开的一类零件。杆件的热应力分析把温度场和应力场耦合起来，这是热力耦合分析的基础，也是锅炉、管道、电子元件散热等场景的必备技能。支架分析是一个典型的综合应用，把前面学过的知识串起来用。焊接强度分析处理焊缝区域的简化建模与评估，是焊接结构设计中的常见需求。最后的屈曲分析教你判断细长杆件在压力下突然失稳的临界载荷，这对受压构件的设计至关重要。
适合谁学
如果你是正在做毕业设计或课程项目的在校生，需要用仿真来验证自己的设计；如果你是刚被安排做仿真任务的一线工程师，但不知道软件怎么用；又或者你以前用过其他CAE软件想转ANSYS Workbench——这门课都能接住你。有基本的力学和材料力学基础学起来会更顺畅，但即使基础薄弱，跟着视频一步步操作也不会掉队。
整个课程走完，你不再是那个对着Workbench界面发呆的人。打开软件，你清楚地知道第一步该干什么、每一步的逻辑是什么、出来的结果该怎么看、哪些地方可能是陷阱。从建模到出报告，你能独立跑完一个完整的工程仿真项目，这正是这门课最想交给你的核心能力。
