课程介绍：
CSI SAFE 基础与楼板设计实战教程
你有没有遇到过这样的场景：拿到一个混凝土结构项目的设计任务，楼板配筋要算、地基承载力要验算、冲切要不要加柱帽、长期挠度会不会超限，一堆问题堆在面前，光是选哪种板型就已经够头疼了。CSI SAFE是CSI公司专门为混凝土楼板和基础系统开发的设计软件，功能非常聚焦，就是把楼板和基础这两件事做到极致。对于结构工程师来说，这是一款几乎绕不开的工具，尤其是做高层住宅、办公楼、商业综合体的时候，楼板和基础的设计工作量大、细节多，有一个趁手的软件能省掉大量重复劳动。

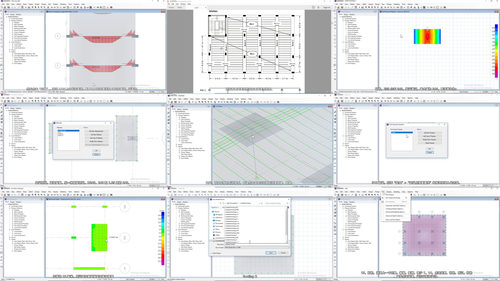

这门课一共24个视频，总时长四个多小时，从软件最基础的操作讲起，一路带你做到各种楼板和基础的完整设计。课程结构非常清晰，大致分成三个部分：软件入门、基础设计、楼板设计。
一、软件入门与基本设置
课程开始先用两个视频带你认识SAFE的界面和工作流程。第一节概述里，老师会演示如何新建模型、选择设计规范。SAFE支持ACI 318-14、BS 8110、香港规范、欧洲规范等多种国际设计标准，你可以根据项目所在地区自由切换。设计偏好里的抗拉安全系数、抗压安全系数、剪应力系数、最小保护层厚度等参数，老师都会逐个解释它们的含义和使用场景。项目信息面板可以填写客户名称、项目编号、工程师信息，这些数据会直接出现在自动生成的报告封面上。单位系统支持公制、英制和统一单位切换，力和长度的单位都可以独立调整。

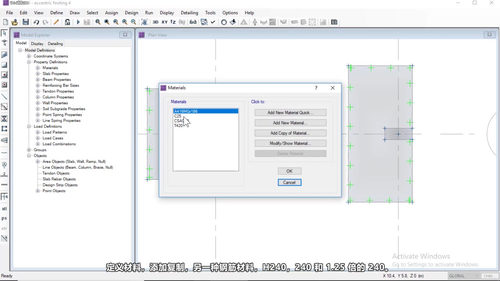

第二节讲材料定义，这是后续所有设计的基础。混凝土强度等级、钢筋等级、材料属性等都需要在这一步设置好。课程还介绍了SAFE自带的模板功能，包括空白模板、平板、带周边梁的平板、双向板、筏板基础、肋形板、华夫板、独立基础、联合基础等十几种预设模板，可以快速建立初始模型，省去大量建模时间。
二、基础设计全类型覆盖
基础部分是这门课的重头戏，几乎占了三分之二的篇幅，覆盖了工程中最常见的几种基础形式。

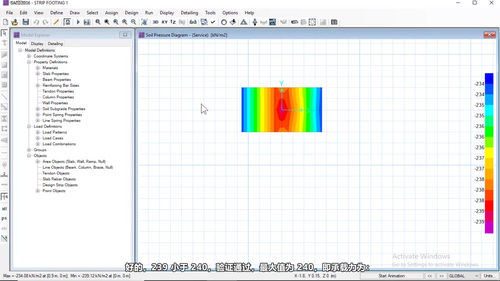

独立基础是最基础的形式，课程用两个视频详细演示了建模、分析、设计、出配筋结果的完整流程。包括如何定义基础尺寸、施加柱底荷载、查看土压力分布、验算承载力、检查冲切是否满足要求等。条形基础和联合基础各有专门的一节。条形基础常用于墙下基础，联合基础则用于两根柱子距离很近、单独基础会重叠的情况。课程会演示如何快速绘制基础底板、如何处理多个柱子的荷载组合、如何调整基础尺寸使土压力趋于均匀。
筏板基础是高层建筑常用的基础形式。课程演示了从建模到分析的完整过程，包括网格划分、荷载施加、沉降计算、土压力分布查看等。筏基的设计比独立基础复杂得多，需要考虑的工况也多，课程会一步步带你过。
偏心基础是课程中讲得最细致的一个专题，一共四节。偏心基础用于柱荷载作用点与基础形心不重合的情况，设计起来比轴心基础麻烦不少。课程从基本的偏心基础开始，逐步深入到组合基础解决方案、基础重塑技巧、不同方向的尺寸调整、冲切验算等内容。中间还穿插了拉梁的设计，拉梁的作用是把两个偏心基础连接起来平衡弯矩，这个在工程中很常见但很多人不太熟悉。桩基础部分则讲解了桩承台的基本设计方法。
除了基础本身的建模设计，课程还教你怎么从ETABS导入上部结构模型。当你在ETABS里完成上部结构分析后，可以直接把柱底反力导出到SAFE里做基础设计，避免重复建模、保证数据一致性。这在大型项目中特别实用。课程还演示了如何从AutoCAD导入图纸作为建模底图，对于手头有CAD图纸的项目来说非常方便。
三、楼板设计三大类型
基础部分讲完后，课程进入楼板设计模块，覆盖了三种最常见的楼板形式。
实心板部分有五个视频。先讲单向板和双向板的基本概念和区别，然后演示建模、施加荷载、查看弯矩图、配置钢筋的完整流程。长期挠度是一个容易被忽视但很重要的验算项，混凝土楼板长期挠度可能比短期挠度大好几倍，规范有明确的限值要求，课程会演示如何在SAFE里查看长期挠度并判断是否满足规范。释放功能用于处理板边或梁端的铰接情况，合理使用释放可以让计算结果更符合实际受力。课程最后还介绍了实心板的模板功能，可以快速建立标准化的板模型。
平板是没有梁直接支承在柱上的楼板形式，通常需要设置柱帽或托板来抵抗冲切。课程讲了平板的完整设计流程，包括柱帽和托板的定义和作用。冲切验算是平板设计的关键控制点之一，课程会演示如何查看冲切应力、设计冲切钢筋、调整板厚或柱帽尺寸直到满足要求。平板模板功能可以快速建立常见的柱网布置。

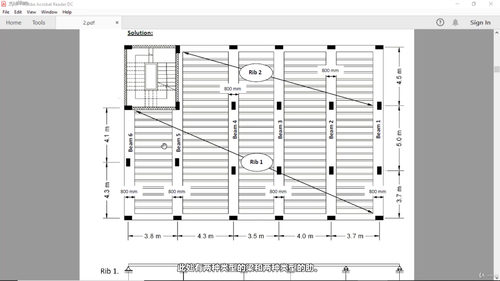

肋形板是一种轻质楼板形式，用小肋代替实心板，自重轻、混凝土用量少，常用于跨度较大的情况。课程先讲肋形板的基本概念和适用场景，然后演示建模和设计过程。
四、学完你能做什么
整门课学下来，你对SAFE这款软件的理解会从零基础提升到能够独立完成中等复杂程度的楼板和基础设计任务。独立基础、条形基础、联合基础、筏板基础、偏心基础、桩承台这几种基础形式你都能独立操作；实心板、平板、肋形板三种楼板的设计流程你都能熟练掌握；冲切验算、长期挠度、承载力验算这些关键控制点你都能正确处理；和ETABS、AutoCAD的数据交换你也能灵活运用。
如果你是土木或结构工程专业的在校学生，这门课可以帮你把课堂上学到的结构概念真正落到软件操作上，建立直观的工程感觉。如果你是刚入行的结构工程师，这门课能帮你快速上手SAFE，少走弯路。如果你在工作中需要频繁做楼板和基础设计但之前用的是其他软件，这门课也能让你在最短时间内切换到SAFE的工作流上来。
