资源介绍
视频数量：16个
总时长：2小时10分
课程介绍：
P&ID仪表安全联锁解读专业教程
你有没有过这样的经历？操作员打来电话，说一台关键泵死活启动不了。你跑到现场，第一反应是检查电机和断路器，但拆了半天也没发现问题出在哪里。又或者，你看到一台压缩机毫无征兆地跳停，查了半天逻辑图，却搞不清楚究竟是哪个信号触发了紧急停车。这种情况在石油化工、电力、天然气等行业的现场其实非常普遍。
问题出在哪里？大多数工程师都能轻松读懂P&ID上的工艺流程——认得出泵、阀门、变送器、管道走向。但当视线移到安全联锁逻辑这一层时，那张图纸就变成了一堆看不懂的符号和暗号。而恰恰是这一层，决定了设备什么时候能启动、什么时候必须停下来。
这门课就是要帮你打通这层障碍。课程从最基础的概念讲起：联锁到底是什么？许可条件和跳闸保护有什么本质区别？联锁在P&ID图纸上是怎么呈现的？搞清楚这些之后，你就能在拿到一张图纸的瞬间，知道那些看似随意的标注背后藏着怎样的安全逻辑。
接下来进入符号识别环节。课程会带你逐一认识P&ID上常见的仪表符号——仪表圆圈、信号线、设备位置标识，还有仪表控制室安装还是现场安装的区分方式。还会讲解二进制逻辑符号的读法，比如与门、或门、非门这些在P&ID上的简化表达方式。特别要提到的是执行机构和故障安全状态——阀门在失电或失气时应该往哪个方向动作？这直接关系到事故状态下设备能不能真正安全停下来。
学会认符号之后，就要学会追逻辑。课程用了一整个章节来讲信号追踪：怎么从现场传感器出发，沿着信号线一路追到逻辑控制器，再追到最终执行机构。还会引入因果矩阵（C&E Matrix）这个工具——它是工厂里把"什么原因导致什么动作"一目了然列出来的表格，学完之后你能自己读懂甚至绘制这类矩阵，在项目沟通和风险评估时直接派上用场。

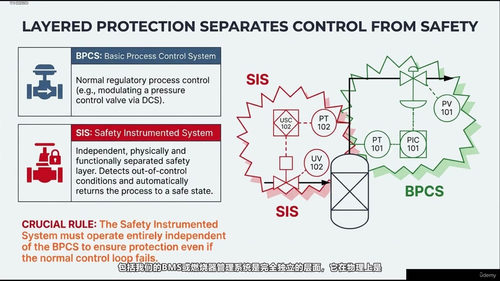

投票逻辑和冗余设计是这一部分的重点内容。比如"三取二"是什么意思？为什么安全PLC的传感器经常要装两个甚至三个？课程会从误停车率和真实风险两个角度帮你理解这套设计背后的权衡逻辑——单个传感器没法同时满足"危险时可靠动作"和"正常时别乱跳"这两个要求，冗余就是为了解决这个矛盾。课程还会讲清DCS控制系统和安全PLC之间的职责划分，让你明白为什么有些信号一旦触发就不能随便旁路。
理论讲完了，还得落到真实设备上。课程用离心泵联锁、压缩机跳停逻辑、锅炉和加热炉保护这三类最常见的工业设备作为案例，一步步拆解实际的P&ID图纸。你会看到启动钥匙式的许可条件和护盾式的联锁保护在图纸上是怎么配合的，硬联锁和软联锁在现场表现有什么不同，硬联锁即使手动模式也会动作，软联锁切到手动就会被旁路——这些细节直接决定了现场故障排查的思路。看完这些案例，你以后再遇到泵无法启动或压缩机突然跳停，就不会只是盯着硬件查了，而是会先去看控制系统到底在保护什么。

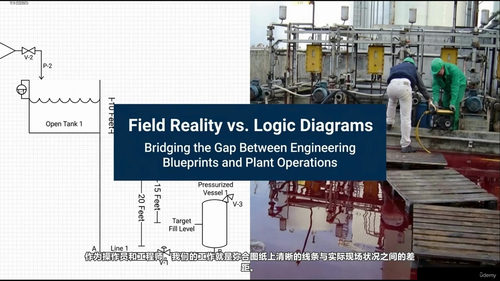

最后一章是故障诊断和安全文化的反思。课程介绍了一套结构化的诊断方法，教你按照系统化的思路去排查联锁问题，而不是凭经验乱猜。更值得琢磨的是后面两节：图纸逻辑和现场实际的差异到底有多大？以及一个被叫做"偏差常态化"的安全隐患——为什么很多事故发生前，值班人员已经对报警麻木了，图纸上明明写着要联锁的动作，现场却被人悄悄改掉了。这些内容不只是技术，更是工程师在现场真正保护自己和同事的思维方式。
这门课适合哪些人？如果你是仪表工程师、过程控制工程师、工艺工程师，或者在现场负责设备维护和故障排查的技术人员，这门课会直接提升你看P&ID图纸的能力。如果你刚入行不久，对联锁逻辑还停留在听说过但说不清楚的状态，跟着课程走一遍，16节课、两个多小时的时间，就能建立起完整的知识框架，不用再为看不懂的安全联锁符号而发愁。
学完整个课程之后，你能独立读懂P&ID上的安全联锁逻辑，能区分硬件联锁和软件联锁的行为差异，能用因果矩阵辅助分析，能在现场用结构化的方法排查设备无法启动或意外跳停的问题。比起拆硬件猜原因，你会变成一个真正理解图纸、理解控制逻辑的工程师，面对复杂工艺装置的安全问题时，心里有底。
