资源介绍
视频数量：10个
总时长：1小时35分
课程介绍：

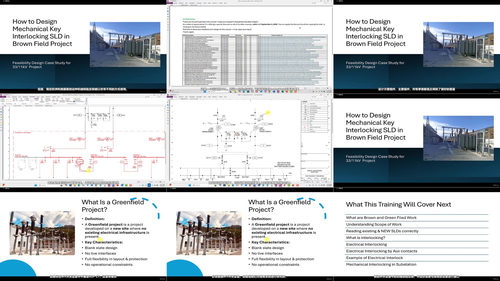

变电站机械钥匙联锁设计精通教程
你有没有想过，一个变电站里那些庞大的开关设备，在需要操作的时候，操作人员要按照什么顺序才能确保万无一失？看起来就是一扇铁门、一个操作手柄，背后却藏着一条严格的逻辑链——这一步没做完，就别想动下一步。而维系这条逻辑链的，往往不是什么复杂的电子系统，而是一把把看似普通的机械钥匙。

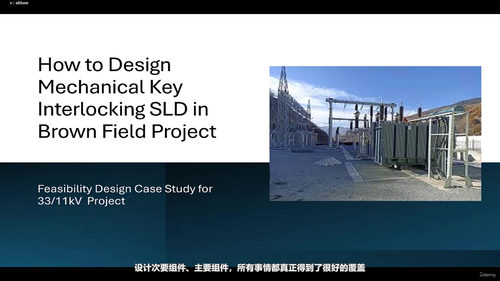

这门课不讲空道理，直接带你钻进一个真实的变电站改造现场。讲师拥有二十二年的变电站从业经验，从发电厂变电站到高压直流系统，从设备调试到联锁设计，样样都摸过一遍。他要带你完成的，是一个33千伏/11千伏的棕地变电站改造项目——把旧的开关柜拆掉，换上全新的设备，同时还要让新旧设备之间无缝配合。在这个过程中，最棘手的部分就是为新开关柜设计一套完整的机械钥匙联锁方案。
一、认识项目类型：绿地与棕地的本质区别
在正式进入设计之前，第一件事就是搞清楚你面对的到底是绿地项目还是棕地项目。绿地项目好理解，从零开始，白纸上画图，没有历史包袱。但棕地项目就麻烦多了——原有设备已经在运行了，你要往里面加新东西，或者把旧的换成新的，还得保证整个施工和切换过程中供电不出岔子。这两种项目的工作方式完全不同。如果一开始没搞清楚项目类型就闷头干，很可能选错电流互感器和电压互感器，甚至设计出一套存在安全隐患的防护系统。
二、明确工作范围：知道自己要做什么
搞清楚项目类型之后，下一步就是划定工作范围。这部分会讲清楚，在棕地项目里你作为联锁设计人员，具体要负责哪些事情。是从头设计一套全新的联锁方案，还是在原有方案基础上做改造？需要和哪些现有设备做接口？这些问题如果不提前理清，到了现场才发现少了某个配合条件，就会陷入反复返工的泥潭。
三、为什么要做联锁：安全不是一句口号
联锁到底为什么非做不可？这一节会从变电站实际运行场景出发，讲清楚操作顺序错误会带来什么样的严重后果。断路器、隔离开关、接地开关之间有着严格的操作逻辑——先断电、再隔离、然后接地，每一步都不能颠倒。机械钥匙联锁就是用物理方式强制操作人员按照正确顺序来执行任务，不依赖任何电子元件，可靠性极高。在英国的老旧变电站里，至今仍然在大规模使用这种机械联锁方式，甚至132千伏空气绝缘开关设备上也配备着。
四、联锁的类型：不止一种思路
联锁并不是只有一种做法。这一节会对比几种不同的联锁方式，包括机械钥匙联锁、电气联锁以及两者的混合方案。讲师会结合自己在欧洲和美国不同地区的实地观察，告诉你各种方案的应用场景和优缺点。机械联锁的好处是不需要电源、不怕电磁干扰、逻辑直观，但缺点是机械结构复杂，一旦钥匙丢失或锁芯损坏，恢复起来很麻烦。了解这些差异，才能在实际项目中做出合适的选择。
五、读懂单线图：新旧方案的对比分析

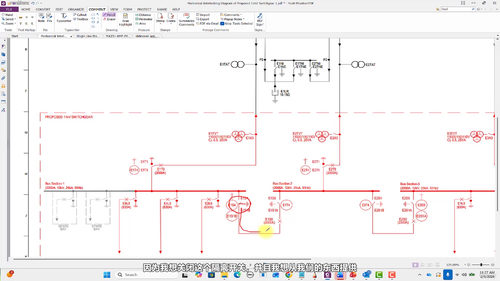

联锁设计的前提是彻底吃透单线图。这一节会带你一起审查现有单线图和新设计的单线图，逐个回路分析每个开关设备的状态变化。通过对比，你能清楚看到哪些回路需要新增联锁，哪些回路可以继承原有方案。讲师会分享他审查图纸时的思路和方法——不是简单看图，而是带着问题去看：这个开关合上之后，下一步允许操作什么？禁止操作什么？
六、钥匙交换箱：联锁系统的中枢
钥匙交换箱是整个机械钥匙联锁系统的核心部件。它的原理并不复杂——每把钥匙代表一种设备状态，多个钥匙之间的交换规则构成了完整的操作逻辑。但实际设计起来要考虑的因素非常多：钥匙数量怎么定？交换顺序怎么排？箱体放在哪里方便操作？这一节会结合实际图纸，详细讲解钥匙交换箱的设计要点。
七、真实案例：棕地项目的联锁设计全流程
这是整门课最核心的部分。讲师会带你完整体验一遍棕地项目的联锁设计过程。从最初现场勘查，到收集现有设备信息，再到制定联锁方案、绘制联锁图，每一步都会展开来讲。课程附带了实际的单线图和机械联锁图文件，你可以跟着讲师的思路一步步理解整套方案是怎么从无到有搭建起来的。这个33千伏/11千伏变电站的案例非常典型，里面的设计思路和遇到的问题几乎是所有同类项目的缩影。
八、联锁警告：那些容易踩的坑
最后一部分专门讲联锁设计中常见的警告事项。讲师会把自己二十多年里遇到的典型错误和教训总结出来，比如钥匙编号混乱、交换逻辑遗漏、接口位置选错等。这些内容看似零散，但都是实打实的经验教训。很多人设计联锁方案时只关注正常操作流程，却忽略了异常情况的处理，等到现场出问题才后悔没提前考虑到。
这门课适合哪些人？如果你是变电站设计院的新人，刚接触联锁设计但还摸不着门道，这门课会帮你建立起完整的知识框架。如果你是有几年经验的工程师，想要系统补强棕地项目联锁设计这块能力，课程里大量的实际案例和图纸分析会给你很多启发。如果你是在现场负责调试或运维的技术人员，理解了联锁的设计逻辑，你对设备的操作理解会上一个台阶。
学完这门课，你不需要再对着别人的联锁图死记硬背，而是能够理解每一条逻辑背后的原因。面对一个新的变电站项目时，知道从哪里入手、怎么分析、怎么画出正确的联锁图。机械钥匙联锁这门手艺看起来传统，但在很多场景下仍然是不可替代的解决方案。把它学透，你就多了一项扎实的专业本事。
